一. 认识大屏设备 ​

1. 认识大屏 ​

  • 在开发网页时，我适配最多的屏幕尺寸是：

    • PC端电脑：1920px * 1080px （当然也有少部分电脑是支持输出4k屏， 比如：小米笔记本等）
    • 移动设备： 750px * auto

  • 那什么是大屏设备

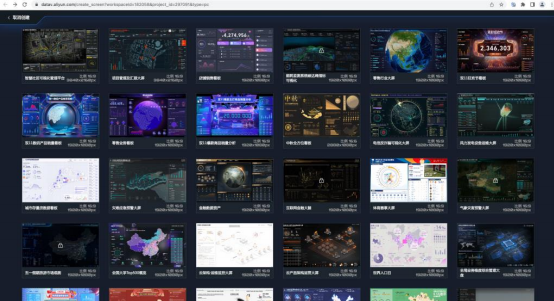

    • 在我们的生活中，经常会见到一些比较大的屏幕，比如：指挥大厅、展厅、展会中的大屏。这些设备就可以称之为大屏设备，当然1920*1080 和 3840*2160（4k屏）也可以说是属于大屏

  • 大屏的应用场景

    • 通常用在数据可视化，借助于图形化手段，清晰有效地传达与沟通信息
      • 比如用在：零售、物流、电力、水利、环保、交通、医疗等领域

  • 大屏的硬件设备的分类：

    • 拼接屏、LED屏、投影等

      image-20221009173826175

2.大屏设备-拼接屏 ​

  • 拼接屏

    • 顾名思义就是很多屏幕按照一定拼接方式拼接而成
      • 其实可以理解成是由很多电视（显示屏）拼接而成
      • 常见的使用场景有指挥大厅、展厅、展会等等

  • 拼接方式取决于使用场景的需求，如下例子：

    • 1920px * 1080px，即1 * 1个 显示屏（16 : 9）

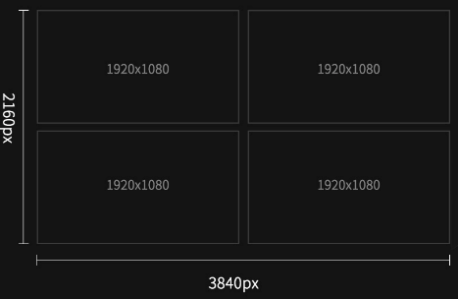

    • 3840 * 2160（4k 屏 ），即2 * 2个显示屏（16 : 9）

    • 5760 * 3240，即3 * 3个显示屏（16 : 9）

    • 7680 * 3240，即4 * 3个显示屏（64 : 27）

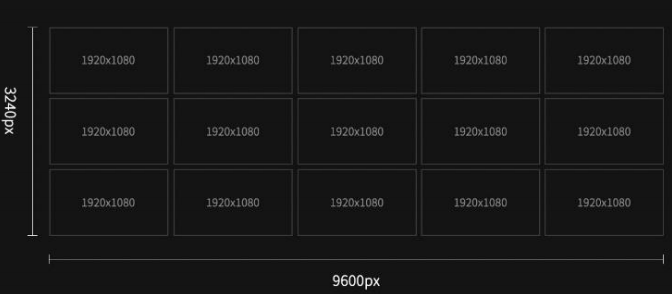

    • 9600 * 3240，即5 * 3个显示屏（80 : 27）

      ​ image-20221009174106428 image-20221009174120844

3.大屏设备- LED屏 ​

  • LED屏

    • LED 也是现在大屏中常用的硬件，它是由若干单体屏幕模块组成的，它的像素点计算及拼接方式与拼接屏有很大区别

    • LED 可以看成是矩形点阵，具体拼接方式也会根据现场实际情况有所不同，拼接方式的不同直接影响到设计的尺寸规则

    • LED 屏有很多规格，各规格计算方法相同

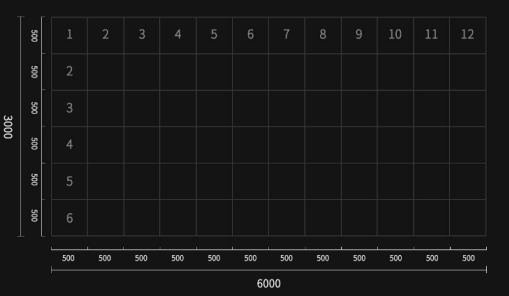

      • 比如，我们用单体为500 * 500的作为标准计算，每个单体模块像素点横竖都为 128px

      • 如右图，横向12块竖向6块，横向像素为 128*12=1536px，竖向 128*6=768px。可以使用横竖总像素去设计

      • 最终算出的屏幕尺寸：1536px * 768px

        image-20221009174502793

4.定设计稿尺寸 - 拼接屏 ​

  • 拼接屏
    • 大多数屏幕分辨率是 1920*1080。当然也会有一些大屏，比如6*3的拼接屏，横向分辨率为 6*1920=11520px。竖向分辨率为3*1080=3240px。设计可以按照横竖计算后的总和（11520px * 3240px）作为设计尺寸
    • 这种尺寸过大的就不太适合按原尺寸设计，那怎么判断什么时候可以按照总和设计，什么时候最好不要按照总和设计。这有一个关键的节点 4K，超过4K后现有硬件会产生很多问题，例如：卡顿，GPU 压力过大，高负荷运行等等
    • 正常设计建议最好是保持在4K内，由于硬件问题，所以现在大家采用的都是输出4K及以下，既保证流畅度又能在视觉上清晰阅读
    • 所以设计时也要保持同样的规则。保持大屏的比例等比缩放即可
    • 注：最好是按照硬件的输出分辨率设计（关键），因为按照输出分辨率设计，一定不会出错
  • 比如
    • 1920px * 1080px（1*1），设计搞尺寸 ： 1920px * 1080px
    • 3840 * 2160（2*2 4k 屏 ），设计搞尺寸 ： 3840 * 2160
    • 5760 * 3240（3*3），设计搞尺寸 ： 5760 * 3240
    • 7680 * 3240（4*3），设计搞尺寸 ： （3840 * 1620需要出 1倍图 和 2倍图， 7680 * 3240 ）
    • 9600 * 3240（5*3），设计搞尺寸 ： 比如：4800 * 1620，需要出 1倍图 和 2倍图
      • 大屏用2倍图，小屏用1倍图
    • 根据实际情况来设计

5.定设计稿尺寸 - LED屏 ​

  • LED屏

    • LED 大屏是由若干单体屏幕模块组成的，LED 屏有很多规格，但是规格计算方法相同

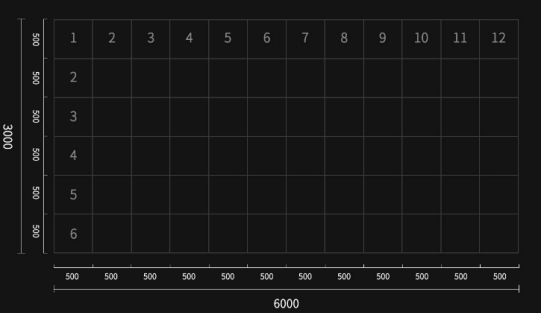

    • 比如：我们用单体为500 * 500的作为标准计算，每个单体模块像素点横竖都为 128px
    • 如图横向12块竖向 6 块，横向像素为 128*12=1536px，竖向 128*6=768px。可以使用横竖总像素去设计
    • 此处规则和之前的拼接屏一样，如果超过4K像素时可以等比缩放，建议尽量保持在4k及以下

  • 比如

    • 1536px * 768px，设计搞尺寸 ： 1536px * 768px

    • 4608 * 3072，设计搞尺寸 ： 608 * 3072

    • 9216 * 6144，设计搞尺寸 ：

      • 比如：4608 * 3072，需要出 1倍图 和 2倍图

        image-20221009202222387

6.设计稿尺寸-移动端大屏 ​

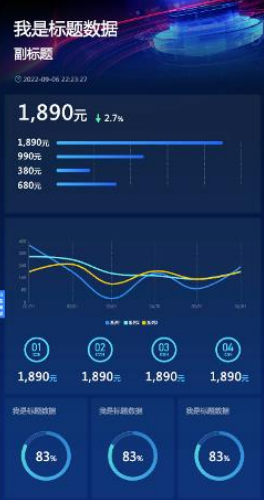

  • 对于移动端的大屏展示，基本按照实际尺寸设计即可，比如：

    • 750px * Auto，设计搞尺寸 ： 750px * Auto

      image-20221009202821437

  • 大屏设计稿尺寸的总结：

    • 设计尺寸建议按照输出分辨率设计（重点）
    • 拼接后像素在4k左右直接按照总和设计就行
    • 总和设计建议不要超过 4k，可以按比例缩小设计搞（非固定，超过也是可以，只是强烈建议）
    • 建议定设计搞尺寸前，先了解硬件及信号输入输出，确定设计搞的尺寸
    • 特殊尺寸，需到现场调试最佳设计搞的尺寸

  • 大屏适配方案的总结：

    • 特殊尺寸不要考虑适配电脑屏幕又适配拼接屏，因为完全没有必要，也不可能一稿既适配电脑也适配各种尺寸大屏
    • 这种情况应该优先考虑目标屏幕的适配，要针对性设计，而在小屏根据等比例缩放显示，这才是最佳的解决方法

二. 大屏适配方案 ​

1.大屏适配方案 ​

  • 在学习大屏适配方案之前，我们现在回顾一下移动端的适配方案有哪些？
    • 方案一：百分比设置
      • 因为不同属性的百分比值，相对的可能是不同参照物，所以百分比往往很难统一
      • 所以百分比在移动端适配中使用是非常少的
    • 方案二：rem单位 + 动态设置html的 font-size
    • 方案三：vw单位（推荐）
    • 方案四：flex的弹性布局（推荐）
  • 大屏的幕尺寸通常也是非常多的，很多时候我们是希望页面在不同的屏幕尺寸上显示不同的尺寸，那大屏的适配方案有哪些？
    • 方案一：百分比设置
    • 方案二：rem 单位 + 动态设置html的 font-size
    • 方案三：vw 单位
    • 方案四：flex 弹性布局
    • 方案五：scale 等比例缩放（推荐）

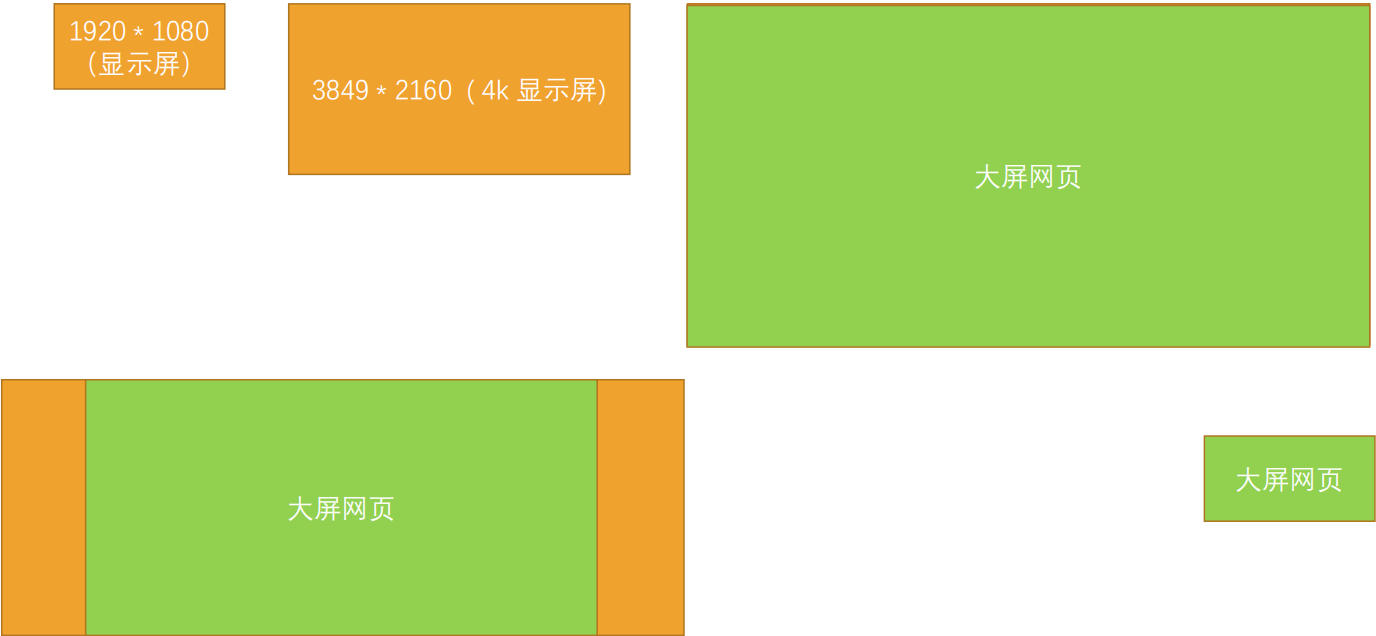

2.探究大屏适配方案 ​

image-20221009204350198

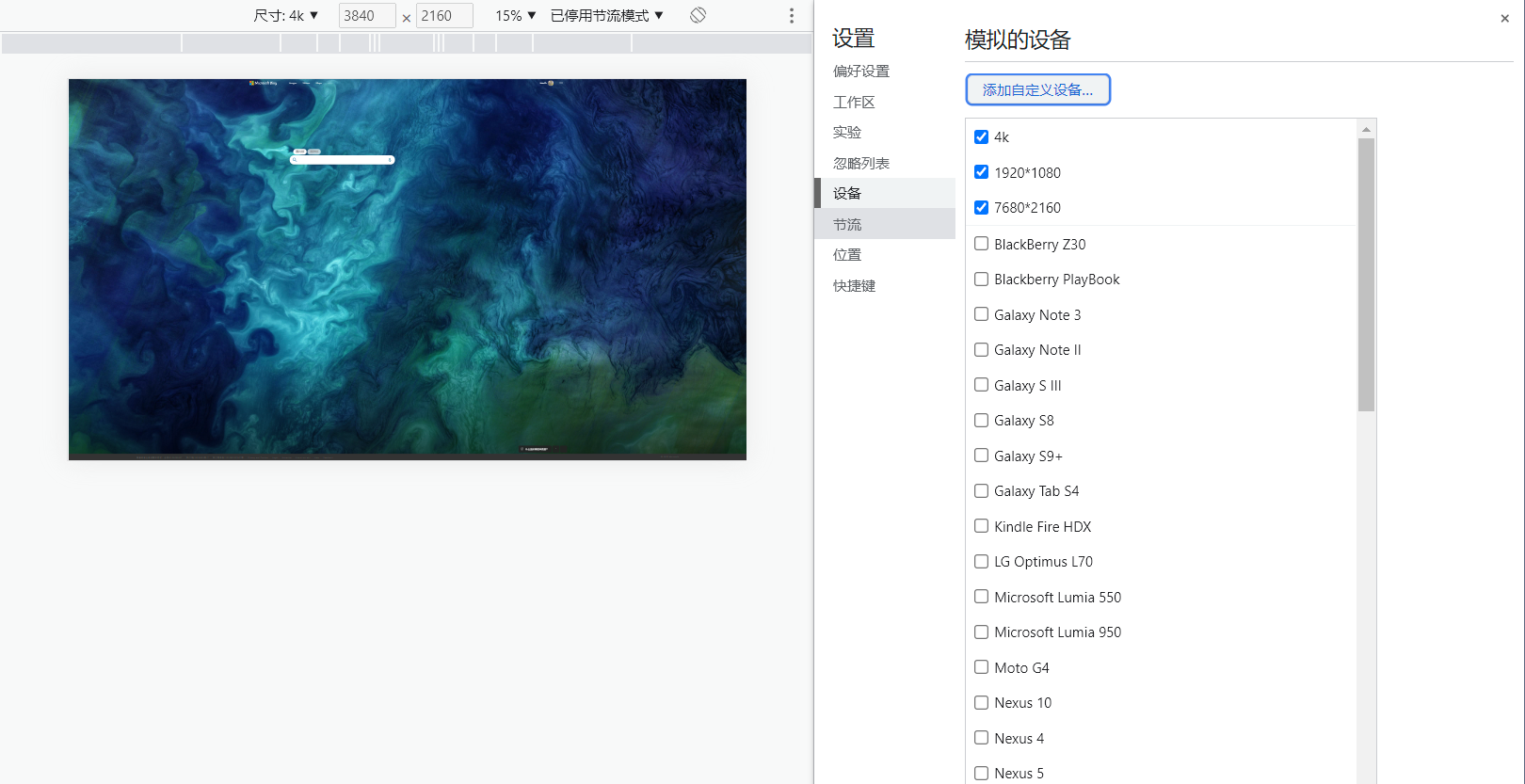

3.新建 大屏设备 ​

  • 在讲解大屏适配之前，我们先来创建几个大屏设备，这样可以方便我们学习和测试

    • 在chrome浏览器中，打开DevTools页面

    • 在选择设备下拉栏中，点击最后一个选项 Edit

    • 然后在Emulated Devices中点击Add custom device....

    • 最后在Device面板中输入设备信息，并点击Add按钮完成设备的新建

      • 这里分别新建：1920*1080 、 3840 * 2160 、 7680 * 2160
      image-20221009210319031

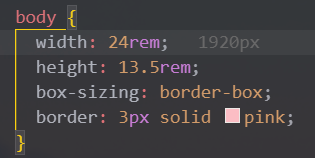

4.大屏适配方案1 – rem + font-size ​

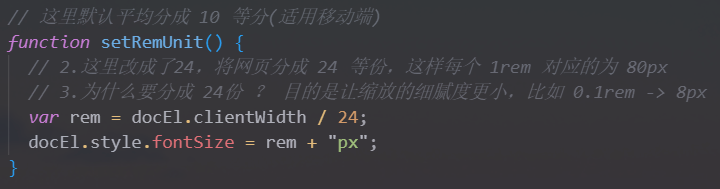

  • 动态设置HTML根字体大小 和 body 字体大小（lib_flexible.js）

    • 将设计稿的宽（1920）平均分成24等份， 每一份为 80px
      • pc端一般分成24份，移动端一般分成10份
      • 为什么要分成24份 ？ 目的是让缩放的细腻度更小，比如 0.1rem -> 8px
    • HTML字体大小就设置为80px，即1rem = 80px，24rem = 1920px
    • body字体大小设置为 16px

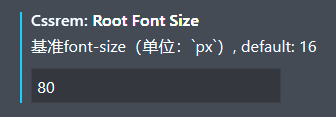

    • 安装cssrem插件， root font size 设置为 80px。这个是px单位转rem的参考值
      • px 转 rem方式：手动、less/scss函数、cssrem插件、webpack插件、Vite插件
    • 接着就可以按照1920px * 1080px的设计稿愉快开发，此时的页面已经是响应式，并且宽高比不变

  • 总结：

    js

	// 1rem = 根元素 html 的 fontSize 的大小

	// document.documentElement.style.fontSize 默认的值为空字符串

	// 通过 getComputedStyle(el).fontSize 的方式计算之后可以获取到对应的值，默认是 16px ，实际根据浏览器设置的字体大小

    const htmlEl = document.documentElement

    const rem = htmlEl.style.fontSize || getComputedStyle(htmlEl).fontSize

    // 使用 flexible 此类插件，将 html 根元素的 clientWidth ➗ 指定的份数，然后赋值给 html 根元素的 fontSize

    // clientWidth: 元素内容的宽度 + 内边距，即: content + padding-left + padding-right

    // pc端一般是 24 份，移动端一般是 10 份

    htmlEl.style.fontSize = htmlEl.clientWidth / 10

	// 编写的时候，使用 cssrem 此类插件，将 px 根据指定的根元素的 fontSize，来转化成对应的 rem

	// cssrem 插件的扩展设置中，设置转化时的根元素的 fontSize

image-20221009222235124 image-20221009222210986 image-20221009222311114

5.大屏适配方案2 - vw ​

  • 直接使用vw单位

    • 屏幕的宽默认为 100vw，那么100vw = 1920px， 1vw = 19.2px

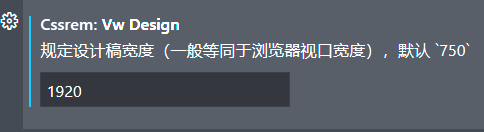

    • 安装cssrem插件， body的宽高（1920px * 1080px）直接把px单位转vw单位

      • pc端一般是1920*1080，移动端一般是750*1334
      • px 转vw方式：手动、less/scss函数、cssrem插件、webpack插件、Vite插件

    • 接着就可以按照1920px * 1080px的设计稿愉快开发，此时的页面已经是响应式，并宽高比不变

      ​ image-20221009222855913 image-20221009222912507

6.大屏适配方案3（推荐） - scale ​

  • 使用CSS3中的scale函数来缩放网页，这里我们将使用两种方案来实现：

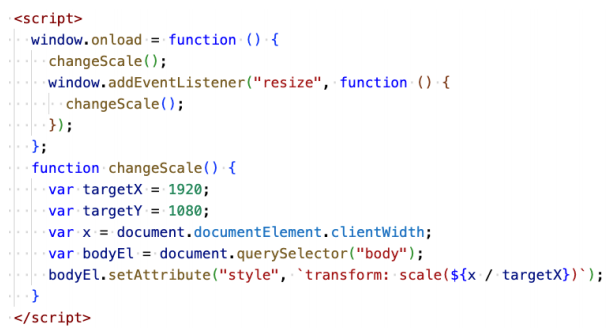

    • 方案一：直接根据宽度的比率进行缩放。（宽度比率 = 网页当前宽 / 设计稿宽）

      image-20221009223458435

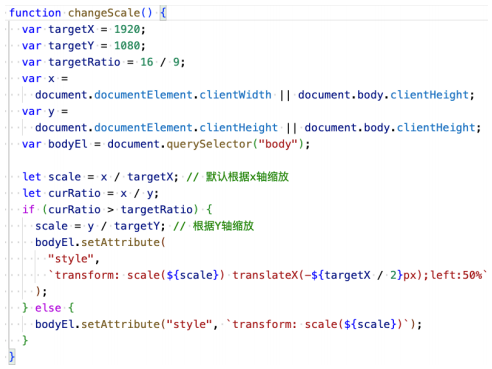

    • 方案二：动态计算网页宽高比，决定是是否按照宽度的比率进行缩放

      image-20221009223508712

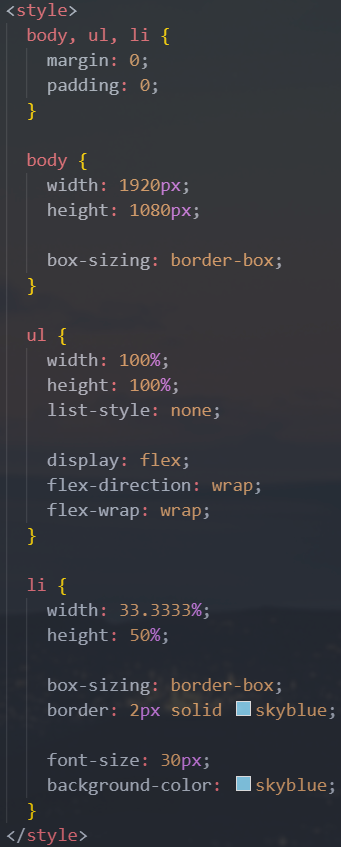

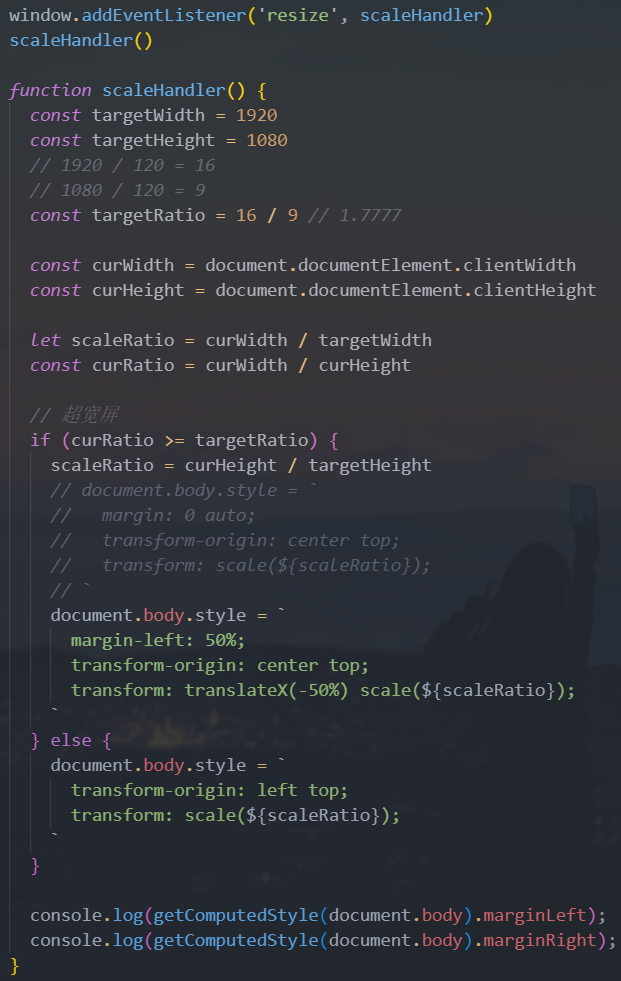

  • 具体实现的代码，如下所示

  • 注意：

    • 这里不使用margin做水平居中的原因
    • 当元素的左右margin为auto，且元素的宽度大于视口的宽度时，浏览器会将该元素的margin-right设为负值，来保持下面公式的成立
    • 当内部块级元素独占父元素一行时：
    • 父元素宽度 = 内部块级元素宽度 + 内部块级元素margin-left + 内部块级元素margin-right

​ image-20221010190903197 image-20221010140203718image-20221010190933991

7.三种适配方案的对比 ​

  • vw相比于rem的优势：
    • 优势一：不需要去计算html的font-size大小，不需要给html设置font-size，也不需要设置body的font-size，防止继承
    • 优势二：因为不依赖font-size的尺寸，所以不用担心某些原因html的font-size尺寸被篡改，页面尺寸混乱
    • 优势三：vw相比于rem更加语义化，1vw是1/100的viewport大小（即将屏幕分成100份）; 并且具备rem之前所有的优点
  • vw 和rem存在问题
    • 如果使用rem或vw单位时，在JS中添加样式时，单位需要手动设置rem或vw
    • 第三方库的字体等默认的都是px单位，比如：element、echarts，因此通常需要层叠第三方库的样式
    • 当大屏比例更大时，有些字体还需要相应的调整字号
  • scale相比vw和rem的优势
    • 优势一：相比于vw 和 rem，使用起来更加简单，不需要对单位进行转换
    • 优势二：因为不需要对单位进行转换，在使用第三方库时，不需要考虑单位转换问题
    • 优势三：由于浏览器的字体默认最小是不能小于12px，导致rem或vw无法设置小于12px的字体，缩放没有这个问题

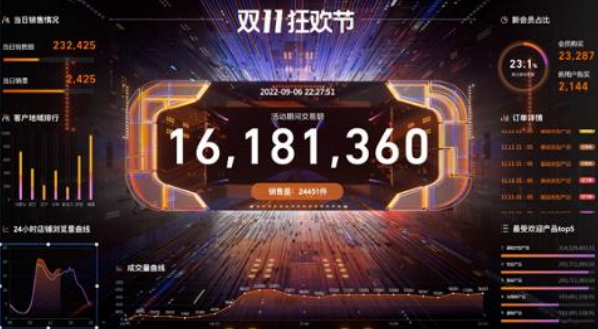

三. 开发注意事项 ​

1.大屏开发 注意事项 ​

  • 字体大小设置问题（非scale方案需要考虑）

    • 如果使用rem或vw单位时，在JS中添加样式时，单位需要手动设置rem或vw
    • 第三方库的字体等默认的都是px单位，比如：element、echarts，因此通常需要层叠第三方库的样式
    • 当大屏比例更大时，有些字体还需要相应的调整字号

  • 图片模糊问题

    • 切图时切1倍图、2倍图，大屏用大图，小屏用小图
    • 建议都使用SVG矢量图，保证放大缩小不会失真

  • Echarts 渲染引擎的选择

    • 使用SVG渲染引擎，SVG图扩展性更好

  • 动画卡顿优化

    • 创建新的渲染层、启用GPU加速、善用CSS3形变动画

    • 少用渐变和高斯模糊、当不需要动画时，及时关闭动画

      image-20221010161007081

四. 大屏项目实战 ​

1.大屏项目搭建 ​

  • 创建Vue3项目：
    • pnpm init vue@latest
  • 安装依赖
    • echarts：图表库（Canvas 、SVG）
    • countup.js ：数据滚动插件
    • gsap：js动画库
    • axios ：网络请求库
    • normalize.css：统一网页样式
    • lodash：js工具函数库
    • sass：scss 编译器

2.大屏项目布局搭建 ​

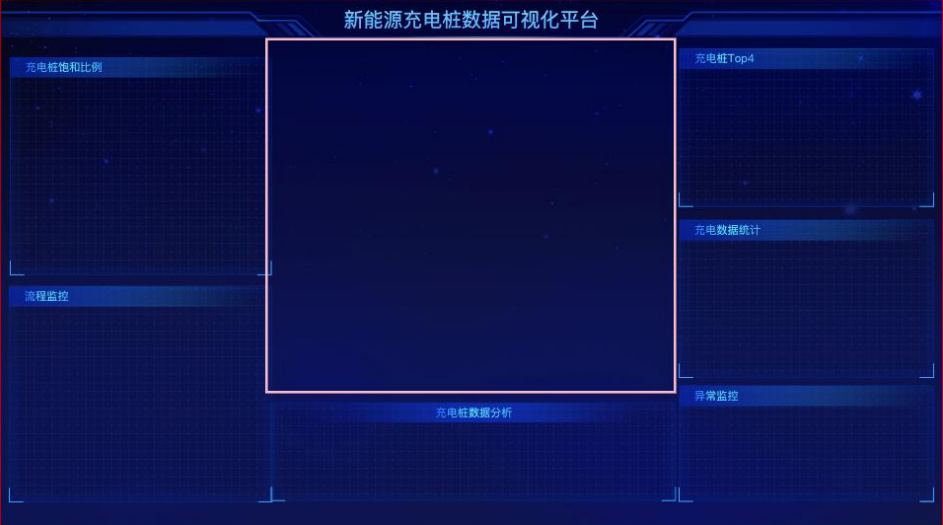

  • 大屏项目布局搭建

    • 1920px * 1080px 设计稿尺寸

    • 目标设备 16 : 9

      image-20221010161431549

3.大屏项目适配 ​

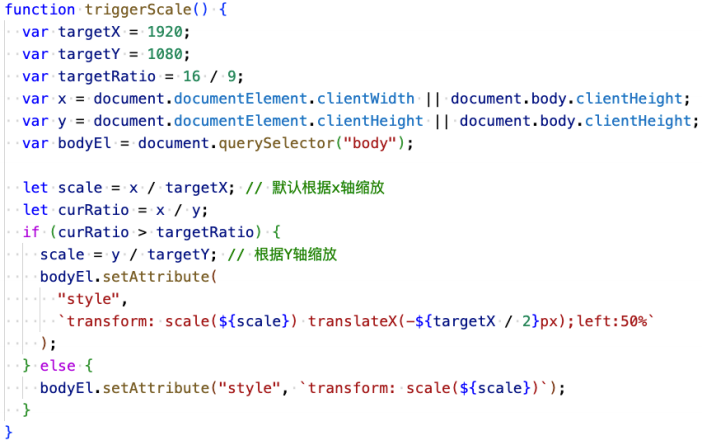

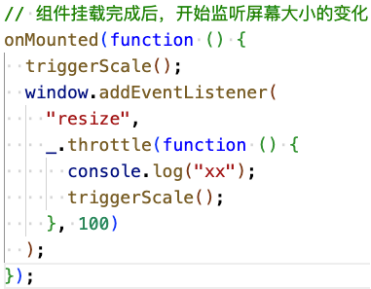

  • scale等比例缩放网页
    • 当组件挂载完成之后，监听window的resize事件
    • 获取当前的屏幕的宽度和高度
    • 根据当前屏幕的宽高比来判断缩放的方式
      • 当前屏幕宽高比<=设计稿的宽高比，参考X轴缩放
      • 当前屏幕宽高比>设计稿的宽高比，参考Y轴缩放

image-20221010161542095 image-20221010161554019

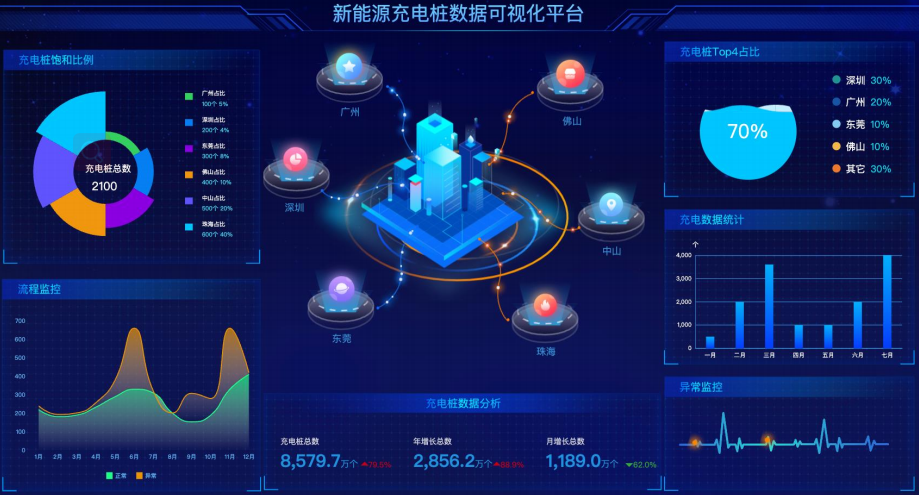

4.Echarts 图表 ​

  • Echarts 图表组件的封装
  • SVG组件的封装
image-20221010161650113

5.新能源充电桩数据可视化平台 ​

  • 项目经验（可视化开发）
  • 新能源充电桩数据可视化平台 广州弘源科教软件有限公司 （2020.02-2020-06）
    • 技术：Vue3 Vue Router Pinia Echarts`` Canvas SVG countup Scss Git
    • 描述：新能源充电桩数据可视化平台包：充电桩统计、流程监控，实时充电数据展示，充电桩排名，充电数据统计，异常监控等功能
    • 职责
      • 参与需求讨论，制定开发计划，统一项目开规范等
      • 独立负责大屏适配：小于2k屏、2k屏、4k屏、 大于4k屏 、16:9、非16:9等屏幕适配
      • 负责充电桩统计、流程监控，实时充电数据的可视化话开发，包括2D、2.5D和3D特效
      • 负责封装公共的图表组件，包括：地图、折线图、条形图、数字滚动、SVG组件等等
  • 增加吸引力
    • 亮点
      • 首页性能优化包括：项目结构、代码、布局、图片、动画等，优化完首页访问速度提高1倍
      • 大屏适配：小于2k屏、2k屏、4k屏、 大于4k屏 、16:9、非16:9等屏幕适配
      • 公共图表组件封装、大大提高了开发效率和组件的复用度
      • 制作了各种动画，包括CSS3、2D、2.5D、3D、Canvas、SVG、SMIL等炫酷动画特效
