✂️ CSS 绘制自定义多边形及其阴影效果

🧩 使用 clip-path 绘制自定义多边形

CSS 提供的 clip-path 属性可以将任意 HTML 元素裁剪成不规则形状，非常适合做标签、气泡、对话框等视觉样式。最常用的方式是使用 polygon()。

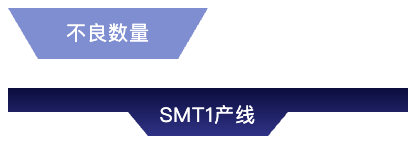

✅ 示例：绘制两个自定义多边形（在线预览）

完整代码：

• polygon(...) 接收一组顶点坐标，每个点都是百分比，基于元素自身宽高。
• 裁剪后，只有多边形内的区域会被显示，其余部分会被隐藏。

你可以使用在线工具快速生成形状： 🔗 Clippy — CSS clip-path maker

🌑 给多边形添加阴影效果

常规做法：使用 box-shadow

很多初学者会尝试用 box-shadow 添加阴影：

.label {
  box-shadow: 4px 4px 10px rgba(0, 0, 0, 0.3);
}

完整代码：

在线预览

🔸 问题：box-shadow 与 clip-path 无法配合使用。

• 因为 box-shadow 的阴影是基于元素的标准盒模型区域（即未裁剪前的矩形）来计算结果来渲染的，而不是多边形形状。
• 但由于 clip-path 是在阴影渲染完成后处理裁剪，它不仅裁剪了内容，还裁剪了阴影。
• 所以即使 box-shadow 生成了阴影，也会一起被裁剪。
• 所以最终你会发现根本看不到任何阴影效果。

改用 filter: drop-shadow

为了让阴影更贴合图形轮廓，可以尝试 filter: drop-shadow：

.label {
  filter: drop-shadow(4px 4px 8px rgba(0, 0, 0, 0.4));
}

这个方法对带透明区域的 PNG 图像或 border-radius 形状效果很好。

完整代码：

在线预览

🔸 问题：如果你用了 clip-path 裁剪图形，drop-shadow 生成的阴影也会被裁掉，导致阴影失效。

🤯 为什么 drop-shadow 在 clip-path 上无效？

这是因为 CSS 渲染顺序如下：

元素内容渲染 → 应用 filter（阴影）→ 应用 clip-path（裁剪）

渲染流程说明：

• 1️⃣ 元素绘制：元素整体渲染（无 clip）。
• 2️⃣ 应用 filter：应用 drop-shadow 等滤镜，阴影生成。
• 3️⃣ 应用 clip-path：最后执行裁剪，阴影也被裁掉！

也就是说：阴影先是渲染出来了，但之后又被 clip-path 给裁掉了！

✅ 正确方式：父元素包裹 + 添加 drop-shadow

解决方法非常简单 —— 将阴影应用在父元素上，裁剪留给子元素。

示例结构：

<div class="parent-box">
  <div class="label">不良数量</div>
  <div class="text02">SMT1产线</div>
</div>

/*
  将阴影应用在父元素上，裁剪留给子元素，
  阴影不会被裁剪，显示效果和多边形贴合。
*/
.parent-box {
  filter: drop-shadow(4px 4px 8px rgba(0, 0, 0, 0.4));
}

完整代码：

在线预览

✅ 阴影不会被裁剪，显示效果和多边形贴合

filter: drop-shadow() 放在 clip-path 元素的父级容器上，这样阴影会应用在整体轮廓上，而不会被裁掉。

🔬 进阶方式：使用 SVG clipPath + filter

若你需要更精细控制阴影（如模糊渐变、羽化边缘），可以使用 SVG 实现裁剪和阴影。

不推荐，有兼容性问题，需要根据实际情况选择。

🧾 各种多边形阴影实现方式对比总结（含兼容性分析）

方法	阴影贴合形状	阴影可见性	浏览器兼容性	推荐程度	备注说明
✅ 父元素添加 filter: drop-shadow	✅ 是	✅ 可见	✅ 高	⭐⭐⭐⭐⭐	最稳妥方案，阴影不会被裁剪，适用于所有主流浏览器
❌ 直接在 clip-path 元素上使用 drop-shadow	✅ 是	❌ 阴影被裁剪	✅ 高	⭐	阴影渲染后再被裁剪掉，视觉上无效
❌ 使用 box-shadow	❌ 否（按矩形边）	❌ 阴影被裁剪	✅ 高	⭐	阴影不贴合形状，且也被 clip-path 裁剪掉
⚠️ SVG clipPath + drop-shadow	✅ 是	⚠️ 大多数浏览器中不显示阴影	❌ 中（存在渲染 bug）	⭐⭐	理论可行，但在实际 Chrome/Edge 中 drop-shadow 失效，不推荐线上使用
⚠️ SVG mask + drop-shadow	✅ 是	⚠️ 视浏览器/版本而定	❌ 中偏低	⭐⭐	某些场景有效，但 mask、drop-shadow、polygon 三者叠加兼容性差，不适合通用方案

📌 开发建议：

• ✅ 最推荐方式：使用父元素添加 filter: drop-shadow，子元素使用 clip-path 实现形状。该方式稳定、通用，且易维护。
• ⚠️ SVG 方案存在兼容性问题：

  • 在 Chrome、Edge、Safari 等浏览器中，对于 SVG 的 clipPath 或 mask 配合 CSS 滤镜（如 drop-shadow）时经常不生效，尤其当这些定义是通过 <svg> 标签放置于页面 DOM 中，而非内联嵌入 style 时。
  • 实际测试中，大多数现代浏览器并不会为 clip-path 生成后的形状应用阴影滤镜，这使得 SVG 的裁剪 + 阴影方案理论正确但实际失败。

🔚 结论：

想让不规则图形有阴影，稳定、跨浏览器的唯一推荐方式还是 —— 将 filter: drop-shadow(...) 放到未裁剪的父元素上。

如无特殊场景，不建议尝试 SVG + 滤镜组合方案用于线上 UI，除非对兼容性影响已充分测试并可控。
