一. 邂逅数据可视化

1.邂逅数据可视化

数据可视化（英语：Data visualization），主要旨在借助于图形化手段，清晰有效地传达与沟通信息

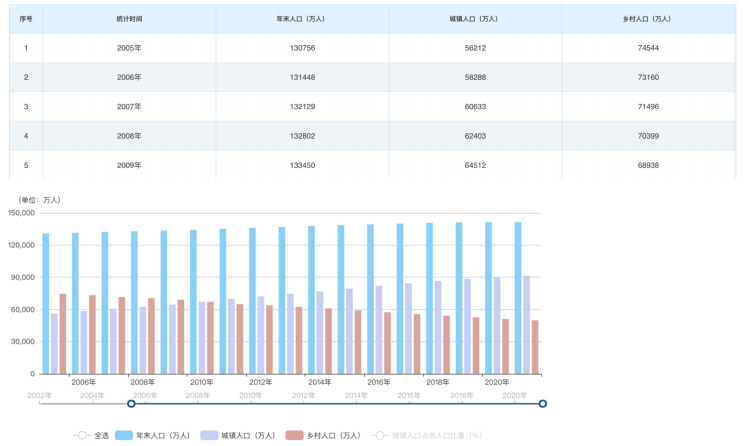

- 为了清晰有效地传递信息，数据可视化通常使用柱状图、折线图、饼图、玫瑰图、散点图等图形来传递信息

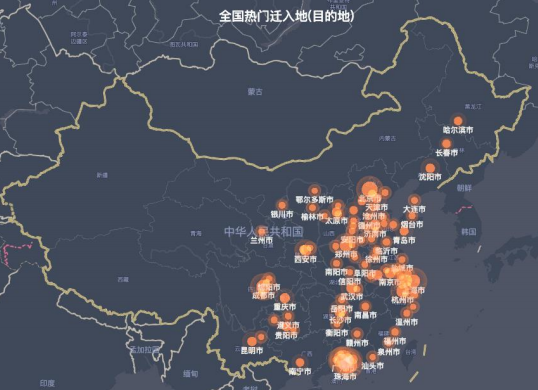

- 也可以使用点、线、面、地图来对数字数据进行编码展示，以便在视觉上快速传达关键信息
- 可视化可以帮助用户分析和推理数据，让复杂的数据更容易理解和使用，有利于做出决策

2.萌芽阶段

17世纪以前
- 早在17世纪以前，可视化就开始萌芽了，其中最早的地图在公元前6200年于土耳其地区出现
- 现代考古发现我国最早的地图实物，是出土于甘肃天水放马滩战国墓地一号墓中的《放马滩地图》
17-19世纪

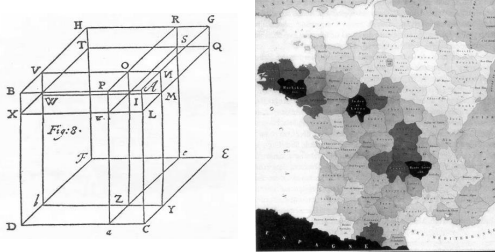

- 17世纪末随着几何兴起、坐标系、以及人口统计学开端，人类开始了可视化思考的新模式，从此标记可视化的开端
- 1800-1849年：随着工艺设计的完善，统计图形爆炸性增长，包括柱状图, 饼图, 直方图, 折线图等
- 1826年，查尔斯·杜品发明了使用连续黑白底纹来显示法国识字分布，这可能是第一张现代形式主题统计地图

3.黄金阶段

19世纪中
- 1850-1899：人们开始认识到数字信息对社会计划，工业化，商业和运输的重要性，此时统计理论开始诞生

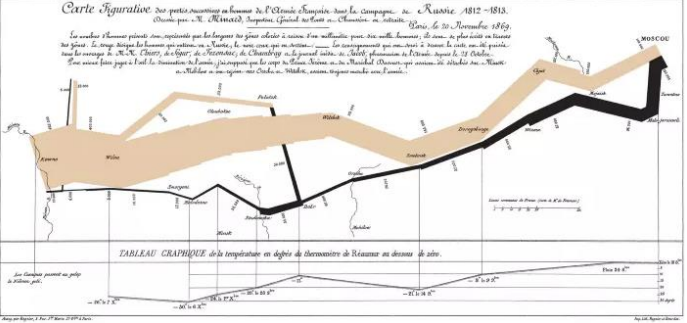

- 1869年查尔斯·约瑟夫·米纳德，发布的拿破仑对1812年俄罗斯东征事件流图，被誉为有史以来最好的数据可视化
  - 他的流图呈现了拿破仑军队的位置和行军方向、军队汇集、分散和重聚的时间和地点等信息

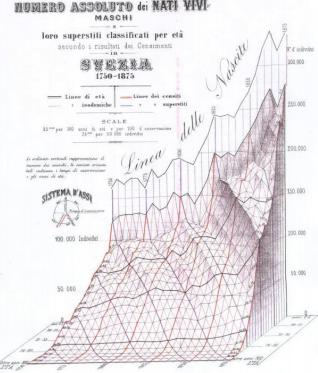

- 1879年 Luigi Perozzo 绘制立体图（三维人口金字塔）。标记着可视化开始进入了三维立体图

4.重生阶段

20世纪
- 1950-1974年：引领这次大潮的，首先是一个划时代的事件——计算机的诞生
- 计算机的出现彻底地改变了数据分析工作，计算机高分辨率和交互式的图形分析，提供了手绘时代无法实现的表现能力
- 随着统计应用的发展，数理统计把数据可视化变成了一门科学（如：计算机图形学、统计学、分析学），并运用到各行各业
- 1969年 John W. Tukey 在探索数据分析的图形时，发明箱型图

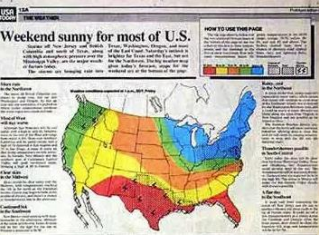

- 1982年乔治·罗里克（George Rorick）绘制彩色天气图开创了报纸上的彩色信息图形时代

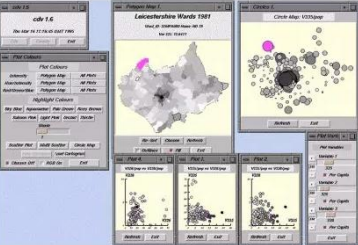

- 1996年 Jason Dykes 发明了制图工具：一种地图可视化工具包，可以实时查看数据的图形工具

5.分析学阶段

2004年至今
- 以前可视化难以应对海量、高维、多源的动态数据的分析，进入21世纪，随着计算机的升级，对于以前难以应对数据，可以借用计算机来综合可视化、图形学、数据挖掘理论与方法来研究新的科学理论模型。通过这种模型来辅助用户从海量、复杂、矛盾的数据中快速挖掘出有用的数据，做出有效决策，这门新兴学科称为可视化分析学

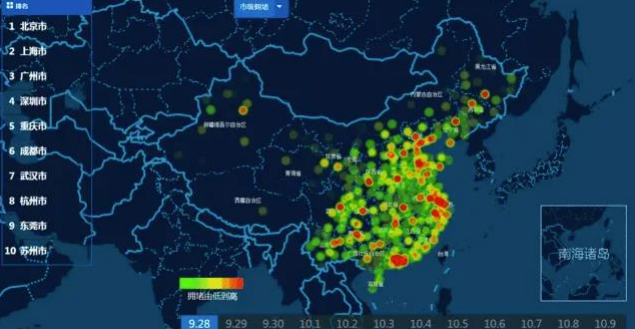

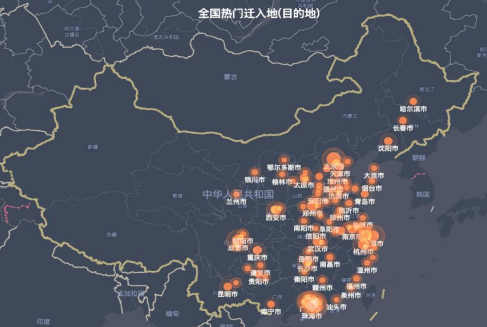

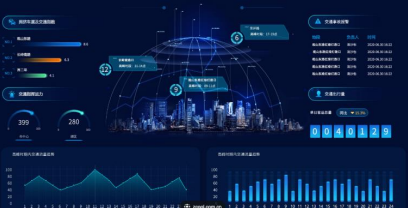

- 可视化分析现在已大量应用在地图、物流、电力、水利、环保、交通、医学、监控、预警等领域。可视化分析降低了数据理解的难度，突破了常规统计分析的局限性。如下交通拥挤分析图。随着大数据的应用，如今可视化开发也变得越来越重要了

6.数据可视化-应用

随着近几年大数据的快速发展，数据可视化技术也迅速被普及。目前数据可视化的应用非常广：

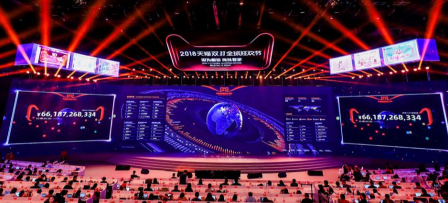

- 如淘宝双十一活动时，借助于数据可视化展示公司实时交易数额，并可以实时动态观察
- 交管部门可实现对交通形态、卡口数据统计、违章分析、警力部署、出警分析、行车轨迹分析等智能交通大数据分析
- 企业各层可以借助数据可视化工具，可以直接在手机等设备上远程查看业务运营数据状况和关键指标

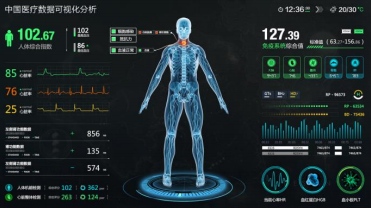

- 医院可以利用数据可视化工具，对医疗卫生数据进行可视化分析和研究应用，进而获取医疗卫生数据隐藏的价值

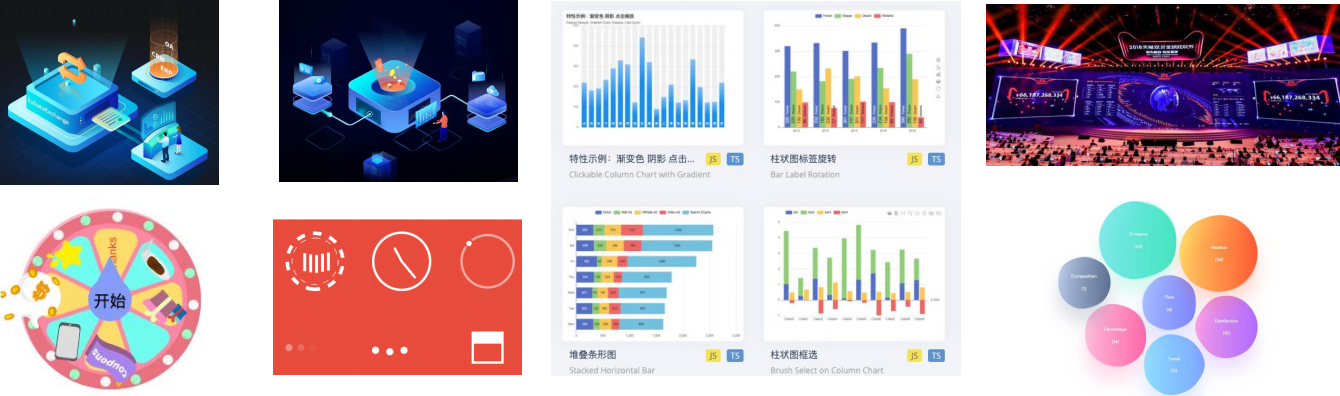

7.可视化-解决方案

前端可视化技术
- 底层图形引擎： Skia 、OpenGL 等
- W3C提供：CSS3、Canvas、SVG、WebGL
- 第三方的可视化库： ZRender、Echarts、 AntV 、Highcharts、D3.js 、Three.js 和百度地图、高德地图等等
- 低代码可视化平台：阿里云（DataV）、腾讯云图、网易有数（EasyScreen）、帆软等

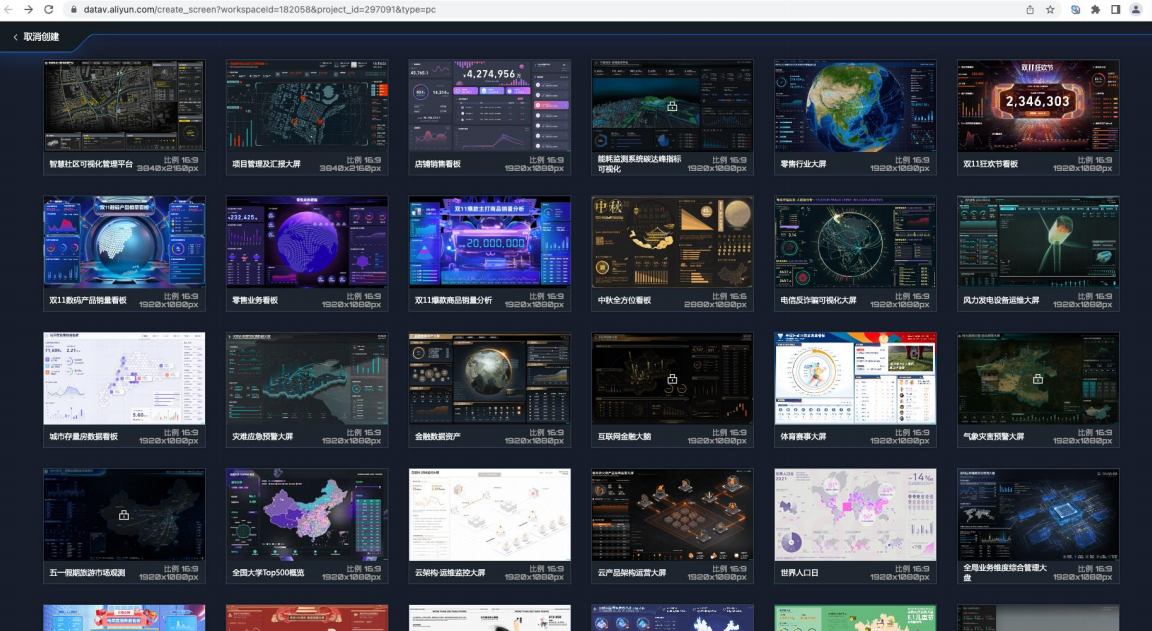

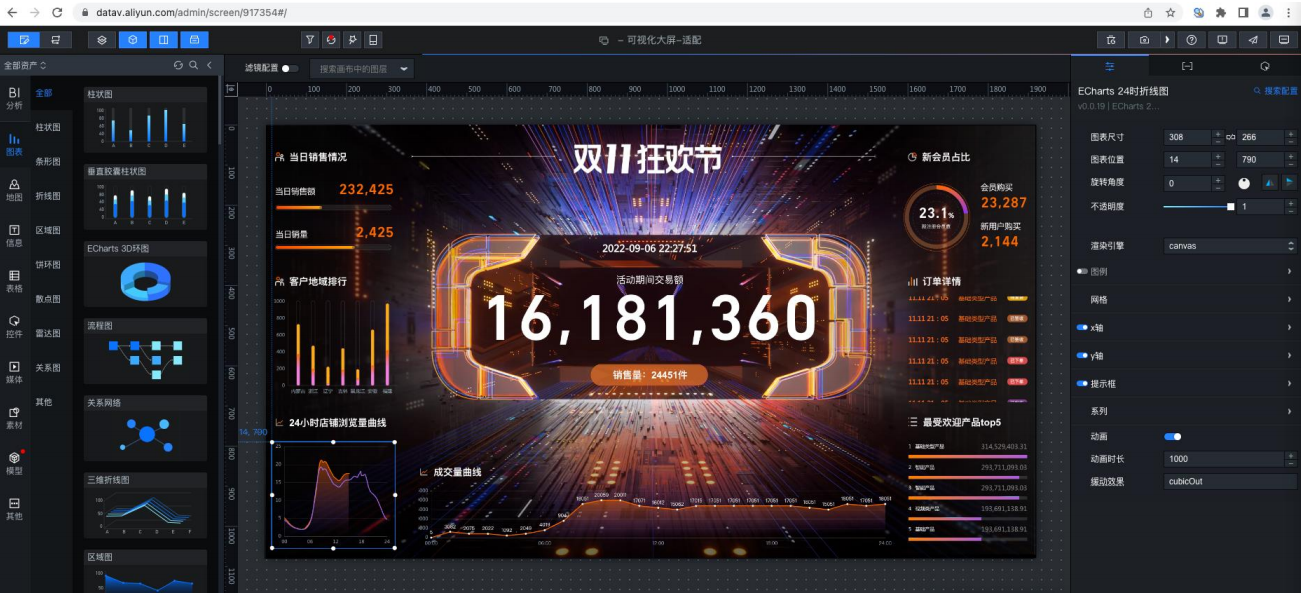

8.低代码平台阿里云（DataV）

二. 2D动画

1.`2D`动画 - `transform`

CSS3 transform属性允许你旋转，缩放，倾斜或平移给定元素
Transform是形变的意思（通常也叫变换），transformer就是变形金刚
常见的函数transform function有：
- 平移：translate(x, y)
- 缩放：scale(x, y)
- 旋转：rotate(deg)
- 倾斜：skew(deg, deg)
通过上面的几个函数，我们就可以改变某个元素的2D形变

2.坐标系

CSS3 transform属性允许你在二维或三维空间中直观地变换元素
- transform属性会转换元素的坐标系，使元素在空间中转换
- 用transform属性变换的元素会受transform-origin属性值的影响，该属性用于指定形变的原点
元素的坐标系
- CSS 中的每个元素都有一个坐标系，其原点位于元素的左上角，左上角这被称为初始坐标系
- 用transform时，坐标系的原点默认会移动到元素的中心
- 因为**transform-origin属性的默认值为50% 50%**，即该原点将会作为变换元素的中心点
- 用transform属性旋转或倾斜元素，会变换或倾斜元素的坐标系，并且该元素所有后续变换都将基于新坐标系的变换
- 因此，transform属性中变换函数的顺序非常重要——不同的顺序会导致不同的变换结果
例如：
- 如果将一个元素绕 y 轴旋转 90 度，那么它的 x 轴将指向屏幕内部，即远离你
  - 此时如再沿着 x 轴平移，元素不会向右移动，它会向内远离我们
- 因此，要注意编写转换函数的顺序，其中transform属性中的第一个函数将首先应用，最后一个函数将最后应用

3.`transform-origin`

transform-origin：变形的原点（即坐标系0,0点）
一个值：
- 设置 x轴的原点， y轴为默认值 50%
两个值：
- 设置 x轴和 y轴的原点
三个值：
- 设置 x轴、 y轴和 z轴的原点
必须是<length>，<percentage>，或 left， center，right，top，bottom关键字中的一个
- length：从左上角开始计算
- 百分比：参考元素本身大小

三. 3D动画

1.`3D`动画 - `transform`

CSS3 transform属性不但允许你进行2D的旋转，缩放或平移指定的元素，还支持3D变换元素
常见的函数transform function有：
- 平移：translate3d(tx, ty, tz)
  - translateX(tx) 、translateY(ty)、translateZ(tz)
- 缩放：scale3d(sx, sy, sz)
  - scaleX(sy)、scaleY(sy)、scaleZ(sz)
- 旋转：rotate3d(x, y, z, a)
  - rotateX(x)、rotateY(y)、rotateZ(z)
通过上面的几个函数，我们可以改变某个元素的3D形变
3D形变函数会默认创建一个合成层来启用GPU硬件加速，比如：translate3d、 translateZ、 scale3d 、 rotate3d

2.`3D`旋转 - `rotateZ` 、`rotateX`、`rotateY`

旋转：rotateX(deg)、rotateY(deg)、rotateZ(deg)
- 该CSS函数定义一个变换，它将元素围绕固定轴旋转。旋转量由指定的角度确定; 为正，旋转将为顺时针，为负，则为逆时针
值个数
- 只有一个值，表示旋转的角度（单位deg）
值类型：
- deg：<angle> 类型，表示旋转角度（不是弧度）
- 正数为顺时针
- 负数为逆时针
简写：rotate3d(x, y, z, deg)
注意：旋转的原点受transform-origin影响

3.`3D`旋转 - `rotate3d`

旋转：rotate3d(x, y, z, a)
- 该CSS 函数定义一个变换，它将元素围绕固定轴旋转。旋转量由指定的角度定义
- 为正，运动将为顺时针，为负，则为逆时针
值个数
- 一个值时，表示 z轴旋转的角度
- 四个值时，表示在3D空间之中，旋转有x,y,z个旋转轴和一个旋转角度
值类型：
- x：<number> 类型，可以是 0 到 1 之间的数值，表示旋转轴 X 坐标方向的矢量( 用来计算形变矩阵中的值 )
- y：<number> 类型，可以是 0 到 1 之间的数值，表示旋转轴 Y 坐标方向的矢量
- z：<number> 类型，可以是 0 到 1 之间的数值，表示旋转轴 Z 坐标方向的矢量
- a：<angle> 类型，表示旋转角度。正的角度值表示顺时针旋转，负值表示逆时针旋转
注意：旋转的原点受transform-origin影响

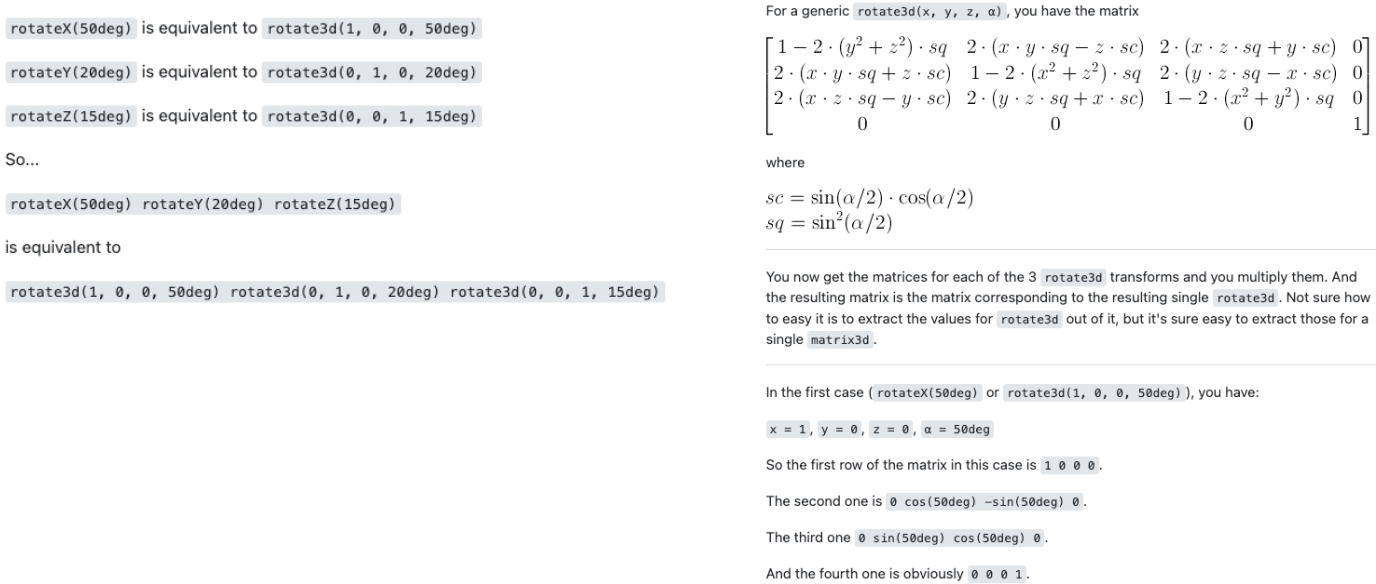

4.`3D`旋转 - `rotateXYZ VS rotate3d`

旋转函数，最终会生成一个4*4的矩阵

5.`3D`透视 - `perspective`

透视：perspective

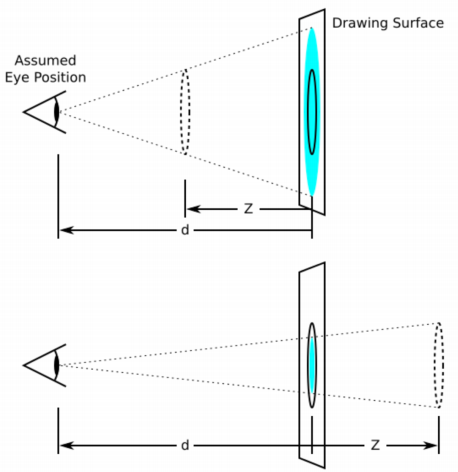

- 定义了观察者与z=0平面的距离，使具有三维位置变换的元素产生透视效果（z表示Z轴）
- z>0 的三维元素比正常的大，而z<0时则比正常的小，大小程度由该属性的值决定
值个数
- 只有一个值，表示观察者距离z=0的平面距离和 none
必须是<none> <length>中的一个
- none：没有应用perspective样式时的默认值
- length：定观察者距离z=0平面的距离(如上图d的距离，单位px)
  - 为元素及其内容应用透视变换。当值为0或负值时，无透视变换
透视的两种使用方式：
1. 在父元素上定义CSS透视属性
2. 如果它是子元素或单元素子元素，可以使用函数 perspective()
透视演练场：
- https://codepen.io/mburakerman/pen/wrZKwe
- https://codepen.io/enxaneta/pen/ZQbNMx

6.`3D`位移 - `translateX、translateY、translateZ`

平移：translateX(x)、translateY(y)、translateZ(z)
- 该函数表示在二、三维平面上移动元素
值个数
- 只有一个值，设置对应轴上的位移
值类型：
- 数字：100px
- 百分比：参照元素本身（refer to the size of bounding box）

7.`3D`位移 - `translate3d`

平移：translate3d(tx, ty, tz)
- 该CSS 函数在3D空间内移动一个元素的位置。这个移动由一个三维向量来表达，分别表示他在三个方向上移动的距离
值个数
- 三个值时，表示在3D空间之中，tx, ty, tz分别表示他在三个方向上移动的距离
值类型：
- tx：是一个<length>代表移动向量的横坐标
- ty：是一个<length> 代表移动向量的纵坐标
- tz：是一个<length>代表移动向量的 z 坐标。它不能是<percentage> 值；那样的移动是没有意义的
注意：
- translateX(tx)等同于translate(tx, 0)或者 translate3d(tx, 0, 0)
- translateY(ty) 等同于translate(0, ty) 或者 translate3d(0, ty, 0)
- translateZ(zx)等同于 translate3d(0, 0, tz)

8.`3D`缩放 - `scaleX、scaleY、scaleZ`

缩放：scaleX、scaleY、scaleZ
- 函数指定了一个沿 x、y 、z轴调整元素缩放比例因子
值个数
- 一个值时，设置对应轴上的缩放（无单位）
值类型：
- 数字：
  1. ：保持不变
  2. ：放大一倍
  3. 0.5：缩小一半
- 百分比：不支持百分比

9.`3D`缩放 - `scale3d`

缩放：scale3d(sx, sy，sz)
- 该CSS函数定义了在3D空间中调整元素的缩放比例因子
值个数
- 三个值时，表示在3D空间之中， sx, sy, sz 分别表示他在三个方向上缩放的向量
值类型：
- sx：是一个<number>代表缩放向量的横坐标
- sy：是一个<number>表示缩放向量的纵坐标
- sz：是<number>表示缩放向量的z分量的 a（再讲到3D正方体再演示）
注意：
- scaleX(sx) 等价于scale(sx, 1) 或scale3d(sx, 1, 1)
- scaleY(sy)等价于scale(1, sy)或 scale3d(1, sy, 1)
- scaleZ(sz)等价于 scale3d(1, 1, sz)

10.`3D`空间 - `transform-style`

变换式：transform-style
- 该CSS属性用于设置元素的子元素是定位在3D空间中还是平展在元素的2D平面中
- 在3D空间中同样是可以使用透视效果
值类型：
- flat：指示元素的子元素位于元素本身的平面内
- preserve-3d：指示元素的子元素应位于3D空间中

四. `2.5D`和`3D`动画实战

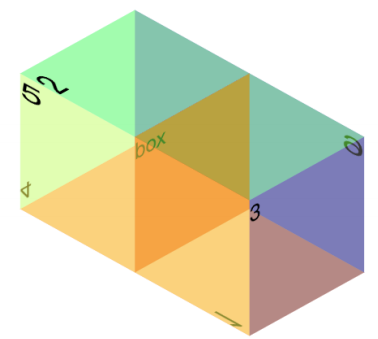

1.`3D`空间 - 制作正方体

需求：制作一个正方体
- 绘制正方体的侧面图
- 绘制正方体的个六面

2.`3D`背面可见性 - `backface-visibility`

背面可见性：backface-visibility
- 该CSS 属性backface-visibility指定某个元素当背面朝向观察者时是否可见
值类型：
- visible：背面朝向用户时可见（默认值）
- hidden：背面朝向用户时不可见

3.`3D`动画 - 制作`webpack logo`

需求：制作一个webpack logo
- 绘制小正方体的侧面图
- 绘制小正方体的个六面
- 绘制大正方体的侧面图
- 绘制大正方体的个六面
- 添加旋转动画

4.`2.5D`动画 - 数据平台可视化

五. 动画的优化

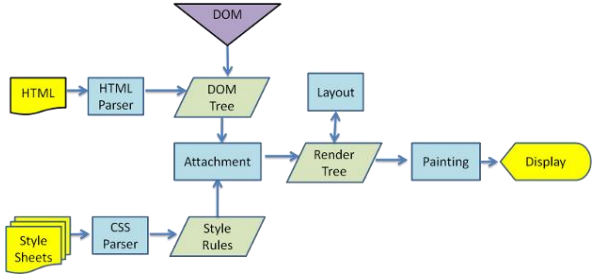

1.浏览器渲染流程

解析HTML，构建DOM Tree
对CSS文件进行解析，解析出对应的规则树
DOM Tree + CSSOM 生成 Render Tree
布局Layout：计算出每个节点的宽度、高度和位置信息
- 页面元素位置、大小发生变化，往往会导致其他节点联动，需要重新计算布局，这个过程称为回流Reflow
绘制Paint：将可见的元素绘制在屏幕中
- 默认标准流是在同一层上绘制，一些特殊属性会创建新的层绘制，这些层称为渲染层
- 一些不影响布局的CSS修改也会导致该渲染层重绘Repaint，回流必然会导致重绘

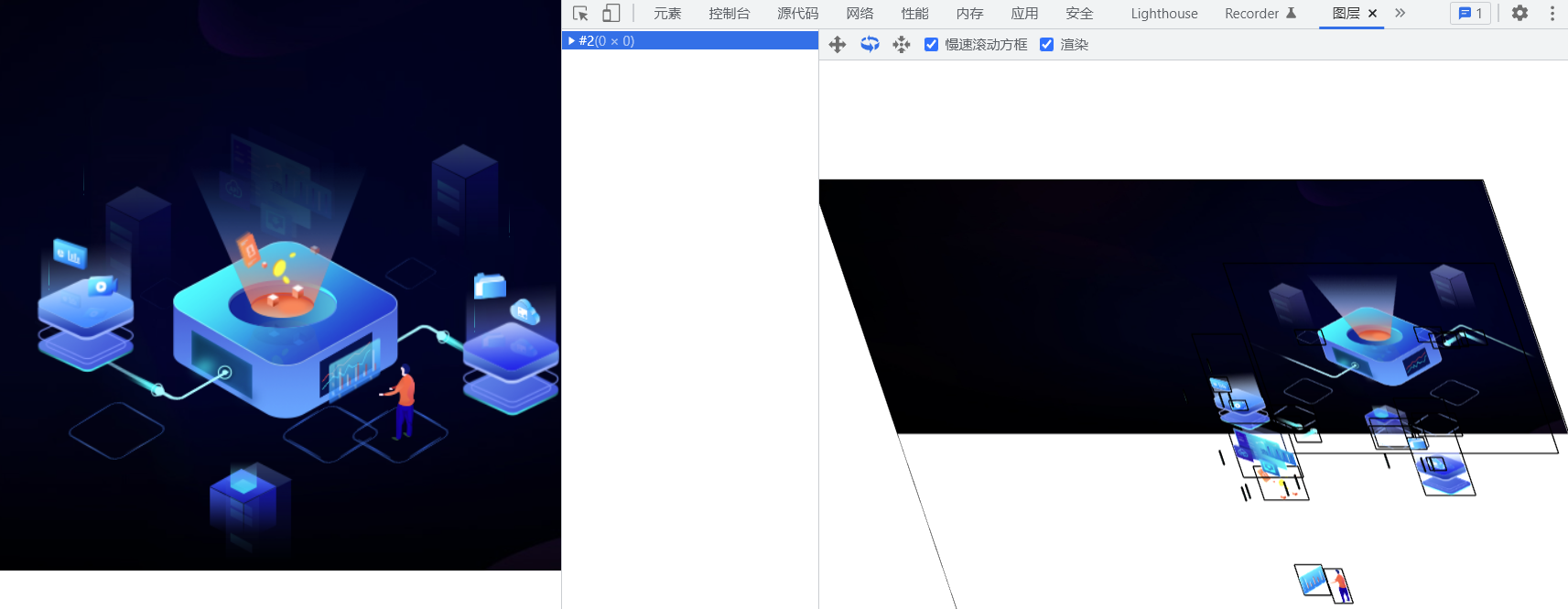

Composite合成层：一些特殊属性会创建一个新的合成层CompositingLayer ，并可以利用GPU来加速绘制，这是浏览器的一种优化手段。合成层确实可以提高性能，但是它以消耗内存为代价，因此不能滥用作为web性能优化策略和过度使用

2.`CSS3`动画性能优化

创建一个新的渲染层（减少回流）
- 有明确的定位属性（relative、fixed、sticky、absolute） ``
- 透明度变化（opacity 小于 1）
- 有CSS transform属性（不为 none）
- 当前有对于opacity、transform、fliter、backdrop-filter应用动画
- backface-visibility 属性为 hidden
- ....
创建合成层。合成层会开启GPU加速页面渲染，但不能滥用
- 对 opacity、transform、fliter、backdropfilter应用了animation或transition（需要是active的animation或 transition）
- 有3D transform函数：比如： translate3d、 translateZ、 scale3d 、 rotate3d ...
- will-change 设置为 opacity、transform、top、left、bottom、right，比如：will-change: opacity , transform
  - 其中 top、left等需要设置明确的定位属性，如relative等
